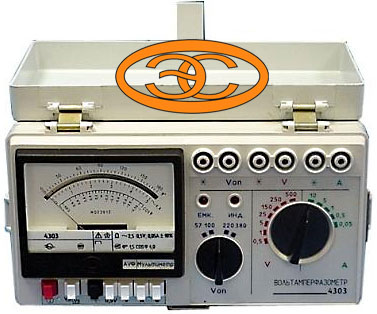

Вольтамперфазометр ВАФ 4303
- область применения вольтамперфазометра 4303 - эксплуатационное
обслуживание релейных схем защиты и силовых цепей электроустановок;
- измерение силы тока производится без разрыва цепи с помощью
клещевой приставки;
- прибор по сравнению с аналогом ВАФ-85-М1 имеет полностью
электронную схему,
что дает возможность производить более точные измерения;
- главным достоинством ВАФ 4303 - является наличие предела
измерения тока 50 мА без разрыва
цепи.
4303
ВАФ
Технические характеристики вольтамперфазометр 4303
ВАФ:
| Параметры |
Значения |
Сила переменного тока, А
(класс точности 10) |
0 ... 0,05 |
Сила переменного тока, А
(класс точности 2,5) |
0 ... 0,5
0 ... 1
0 ... 5
0 ... 10 |
Коэффициент мощности
(класс точности 4,0) |
1 ... 0 ... 1 |
Напряжение переменного тока, В
(класс точности 10) |
0 ... 0,5 |
Напряжение переменного тока, В
(класс точности 2,5) |
0 ... 1
0 ... 5
0 ... 25
0 ... 150
0 ... 250
0 ...
500 |
Угол сдвига фаз между напряжениями, град
(класс точности 1,5) |
180 ... 0 ... 180 |
Угол сдвига фаз между напряжением и током,
град (класс точности 1,5) |
180 ... 0 ... 180 |
Коэффициент трансформации
трансформатора с размыкающимся
магнитопроводом |
1:5000 |
| Питание |
Автономное (4х 316) или от источника опорного напряжения 57;
110;
220; 380 В |
| Размеры, мм |
240х134х105 |
| Масса, кг |
1,5 (2,7 – с комплектом поставки) |
|
