КЛЕЩИ КТ-1000А ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ КЛЕЩИ.
1. НАЗНАЧЕНИЕ:
ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ КЛЕЩИ КТ-1000А (УТН–1000) предназначены для определения величины постоянного и переменного тока О
до 1000 А промышленной частоты, а также напряжения постоянного и
переменного тока О до 1000В , как в воздушных линиях, так и в
распределительных устройствах без разрыва токовой цепи. Клещи укомплектованы изолирующей штангой с рукояткой L= 0,52м.

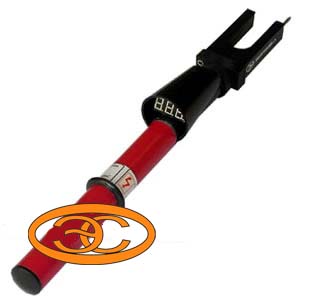

КТ-1000A (УТН-1000)
Так же выпускается модификация КТ–1000A для определения величины тока
в электроустановках и на линиях электропередач переменного тока
напряжением до 10 кВ. дополнительно в комплекте с изолирующей многофункциональной 4 – х
звенной сборной штангой ШО–10–4–6,6, длиной 6,6 м,
позволяет определение величины тока на линиях электропередач 0,4 – 10 кВ
с поверхности земли.
Принцип работы КТ–1000A (УТН1000) основан на
определении величины напряженности электромагнитного поля,создаваемого
вокруг проводника посредством совокупности специализированных
температурно- компенсированных датчиков, распределенных вокруг
токоведущего проводника по осям вилки указателя, что позволяет
определение величины тока независимо от оси и угла расположения
проводника в пространстве вилки указателя.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Диапазон определения величины тока 0 - 1000 А
- Диапазон определения величины напряжения 0 - 1000 В
- Условия эксплуатации У1, ГОСТ 15150 - 69
- Рабочая температура - 40; +40°С
- относительная влажность 80% при 25 °С
- Погрешность ( при определении величины напряжения ) % 1
- Погрешность ( при определении величины тока ) % 1,5
- Время запоминания значения последнего измерения - 10сек
- Питание :два последовательно соединенных литиевых элемента типа GR
123 A
- Ток потребления указателя - 30 мА
- Габаритные размеры
- 430х55х72мм, для 10 кВ - 940х55х72мм
- Длина соединительного провода между корпусом указателя и
дополнительным электродом для определения величины напряжения - 1200 мм
- Масса - 0,7 кг
3. Комплект поставки:
- - КТ–1000A (УТН1000) - 1 шт.
- - Паспорт - 1 шт.
- - Чехол - 1 шт.
