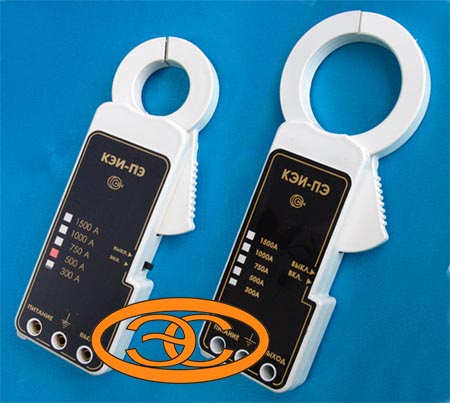

КЭИ-ПЭ 1500А Токовые клещи-пробники
КЭИ-ПЭ 1500А Предназначены для измерения постоянного, переменного и импульсного
токов без, причём разрыва силовой цепи.
Основные преимущества КЭИ-ПЭ 1500А:
- гальваническая развязка с силовой цепью;
- автономное питание;
- малое энергопотребление;
- малые габаритные размеры;
- возможность измерения токов в труднодоступных местах;
- форма выходного сигнала соответствует форме измеряемого тока.
КЭИ-ПЭ 1500А Представляют собой накидной датчик, работающий с внешним источником питания.
Состоят из корпуса, разъемного магнитопровода, в зазоре которого закреплен специальный датчик
Холла, печатной платы с электронной схемой обработки сигнала.
Основные технические характеристики КЭИ-ПЭ 1500А
| Диапазон измеряемых токов, А |
0...1500 |
| Основная приведенная погрешность, не более, % |
2,5 |
| Нелинейность выходной характеристики, не более, % |
0,5 |
| Диапазон рабочих температур,С * |
-10...+50 |
| Полоса пропускания, Гц |
0-1000 |
| Источник питания, В |
1 элемент "крона" |
| Ток потребления, мА |
10 |
| Диаметр отверстия под токовую шину, мм |
35(64) |
| Габаритные размеры КЭИ-ПЭ 1500А, мм |
210х89,5х33 |
*Примечание: По требованию заказчика возможно расширение диапазона рабочих
температур КЭИ-ПЭ 1500А
* Изделия КЭИ-ПЭ 1500А сертифицированы Госстандартом Российской Федерации
