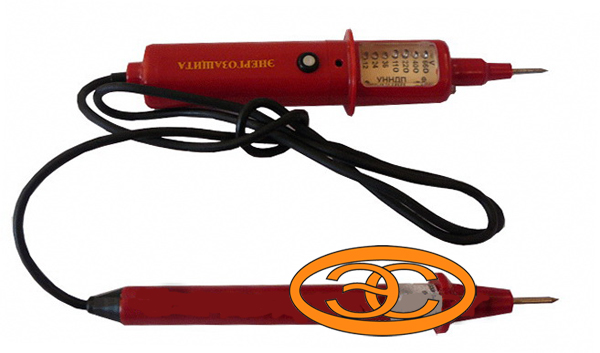

УННДП-12-660
1. НАЗНАЧЕНИЕ УННДП-12-660
1.1. Указатель напряжения универсальный УННДП-12-660
двухполюсный светозвуковой дискретной индикацией напряжения используется
для проверки наличия или отсутствия напряжения в
электроустановках переменного тока частотой 50 Гц и постоянного
тока напряжением 12 ¸ 660 В, а также для проверки целостности
электрических цепей сопротивлением не более 50кОм, в условиях
эксплуатации У1 по ГОСТ 15150 (при температуре от +40°С до -45°С
и относительной влажности 80% при 25°С).
1.2. Отсутствие светозвукового сигнала УННДП-12-660 указывает на отсутствие напряжения или обрыве проверяемой цепи.
1.3. Указатель типа УННДП-12-660 позволяет определить полярность
постоянного тока, на что указывает свечение светодиода
отмечанного знаком « - », а также «фазу» переменного тока (в
однополюсном режиме), при этом необходимо нажать кнопку на корпусе
указателя, в этом случае загорается светодиод расположенный под надписью
«фаза».
1.4. При нажатии на ту же кнопку включается светодиод,
расположенный в области щупа указателя и обеспечивает освещение зоны
проверки напряжения.
1.5. Нажатием кнопки проверяется также целостность электрической
цепи, сопровождающейся непрерывным зуммером.
Источник питания УННДП-12-660 литиевый, марки Сr – 123, напряжением 3В,
емкостью 1500 мА/ч
Продолжительность подсветки в непрерывном режиме -
150 часов
Технические
данные УННДП-12-660 :
| Диапазон рабочих напряжений переменного и постоянного тока, В.
|
12-660 |
| Напряжение (порог) срабатывания указателя, В. |
12 |
| Величина рабочего тока в однополюсном режиме, мА, не более |
0,6 |
| Величина рабочего тока в двухполюсном режиме, мА, не более |
9 |
| Габаритные размеры указателя, мм |
Ø 43 х 250 |
| Длина соединительного провода, мм, не менее |
1000 |
| Масса УННДП-12-660 (в упаковке), кг |
0,2 |
УКАЗАТЕЛЬ НАПРЯЖЕНИЯ УНИВЕРСАЛЬНЫЙ ТИПА УННДП-12-660 в
замен УНК-0,4
* Изделия УННДП-12-660 имеют
сертификат соответствия серийной продукции “ЭнСЕРТИКО”
