ЭЛИН-1СЗ

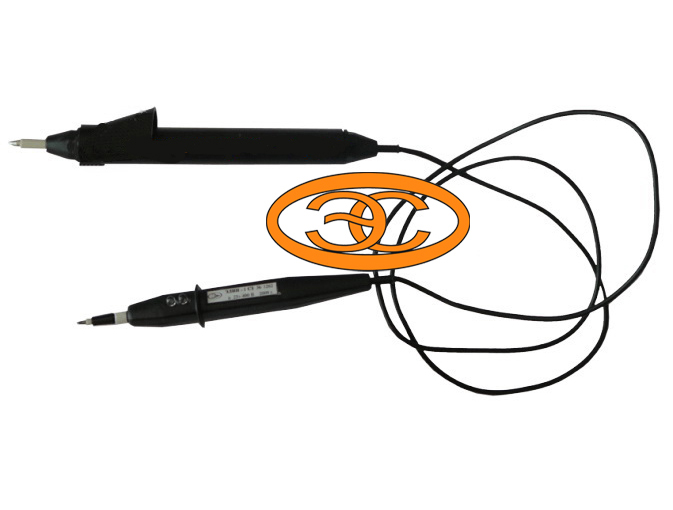

Указатель напряжения универсальный ЭЛИН-1СЗ (ЭЛИН-1 СЗ) светозвукового
исполне ния, двухполюсный используется для проверки наличия или
отсутствия напряжения в электроустановках переменного тока частотой 50
Гц и постоянного тока напряжением 25÷400 В, в условиях эксплуатации У1
ГОСТ 15150-69 (при температуре от +40°С до - 45°С и относительной
влажности 80% при 25°С).
Отсутствие светозвукового сигнала и свечения светодиодов в обоих
корпусах указателя ЭЛИН-1СЗ, свидетельствует об отсутствии напряжения
или обрыве проверяемой цепи.
Указатель типа ЭЛИН-1СЗ может определить полярность постоянного
напряжения, на что указывает свечение светодиода у знаков «+» или «-».
При проверке переменного напряжения светятся оба светодиода.
Корпус, имеющий на поверхности металлическую пластинку, предназначен
также для определения «фазы» переменного напряжения, при этом необходимо
касание рукой к металлической пластинке, в этом случае загорается
газоразряд ная лампа, находящаяся напротив светодиодов.
Частотой светозвуковых сигналов можно определить порядок проверяемого
напряжения (127 В, 220В и 380В). При 127 В количество светозвуковых
сигналов составляет 3-5 сигналов в секунду.
При 220 В - 6-10 в секунду, При 380 В - 12-20 в секунду.
Технические
данные ЭЛИН-1СЗ :
| Диапазон рабочего напряжения(пост. и перемен.), В |
25-400 |
| Напряжение индикации , В |
20 |
| Уровень звукового сигнала, дБ, не менее |
70 |
Условия эксплуатации ЭЛИН-1СЗ :
| Температура, °С |
-45 - +45 |
| Влажность, %, при 25 °С |
98 |
| Габаритные размеры (в упаковке), мм |
220 x 36 x 24 |
| Масса (в упаковке), кг |
0,1 |
* Изделия ЭЛИН-1 СЗ
имеют сертификат соответствия серийной продукции “ЭнСЕРТИКО”
