УВН 90М-110 СЗ ИП

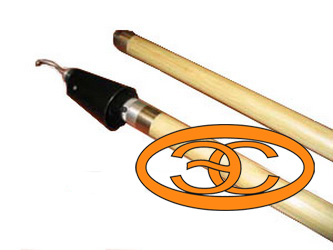

Указатель высокого напряжения УВН-90М-110 СЗ ИП используется для проверки наличия или отсутствия напряжения на воздушных
линиях электропередачи и других электроустановках переменного тока
напряжением 35-110 кВ, частотой 50 и 60 Гц, при температуре от - 45°С до
+40°С и относительной влажности воздуха не выше 80% (при температуре
+25°С).
Указатель УВН-90М-110СЗ ИП относится к основным электрозащитным
средствам.
Принцип действия указателя УВН-90М-110СЗ ИП основывается на
преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя располагаются внутри
затенителя, конструкция которого позволяет усилить светозвуковой сигнал
за счет его направленного распространения.
Указатель УВН-90М-110СЗ ИП обладает возможностью самопроверки.
Надежная работа достигается использованием в электрической схеме
указателя микросхем и комплектующих элементов ведущих мировых
производителей (Моtorola, SANYO, Pansonic), а также литиевым источником
питания марки СR-123 Panasonic, напряжением ЗВ ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА в режиме сигнализации,
позволяет использовать указатель без замены элемента питания в течении
всего срока эксплуатации - 10 лет.
| Характеристики |
Тип
прибора |
| 110кВ |
| УВН
90М-110 СЗ ИП |
| Минимальное
напряжения, при котором срабатывает
индикация указателя, кВ |
8,7 |
| Габаритные
размеры, мм |
72 x 2350 |
| Масса, кг |
1,35 |
Все электрозащитные средства УВН 90М-110 СЗ
ИП имеют положительное экспертное заключение РАО "ЕЭС России".
