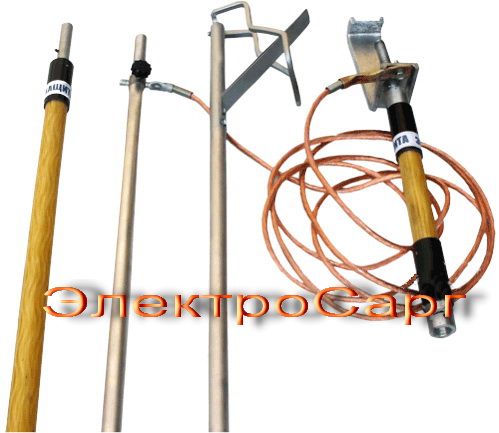

УЗП-3Н-КС
УЗП-3Н-КС используется для защиты работающих на
отключенных участках контактной сети электрифицированных железных дорог от поражения электрическим током (в
случае ошибочной подачи напряже-
ния или появления на участке контактной сети наведенного
напряжения) посредством замыкания между собой контактной сети или
элементов ее подвески с рельсовым путем .
Номинальное напряжение переменного тока до 27кВ, постоянного тока до
3,3 кВ. Допустимый диапазон рабочих температур от -45°С до +40°С.
Относительная влажность до 80% при 25°С. Габаритные размеры (в
упаковке), мм 2300 х 180 х 100
.
Номинальное напряжение переменного тока до кВ. 27
Постоянного тока до кВ. 3,3
Длина рукоятки с изолирующей частью, не менее, мм 2500
Длина звеньев металлических, мм 3000
Общая длина штанги в собранном виде, не более мм 6000
Сечение заземляющего медного провода, мм x мм 50
Длина заземляющего провода, мм 12000
Ток термической стойкости в течение 3 с, кА 7
Ток динамической стойкости, кА 17
Тип рельсов, на которые устанавливается башмак Р43, РП50, РП65, РП75
Масса не более, кг 12
Габаритные размеры (в упаковке), мм 2300 x 18 x 100
По заказу могут быть другие сечения заземляющего
провода (25мм, 50мм, 70мм, 95мм, 120мм.). По заказу УЗП-3Н-КС могут быть отдельно
поставлены только штанги.
Конструкция
заземления отвечает требованиям безопасности по ГОСТ 12.2.007.0 и
" Инструкции
по применению и испытанию средств защиты, используемых в
электроустановках ". М. 2003г.
Все электрозащитные средства УЗП-3Н-КС имеют положительное экспертное
заключение РАО "ЕЭС России".
