Установка для испытания диэлектриков АИД-70 М :
Установка АИД-70 используется для испытания и диагностирования
изоляции силовых кабелей и твердых диэлектриков выпрямленным
напряжением, для диагностирования сопротивления твердых диэлектриков
синусоидальным напряжением с частотой, равной частоте питающей сети, а
также для генерирования и измерения напряжения переменного или
постоянного токов.
Установка для испытания диэлектриков
АИД-70 М относится к классу полупроводниковых
преобразователей электроэнергии и соответствует требованиям ГОСТ
28167-87 и ГОСТ26567-85 "Преобразователи электроэнергии
полупроводниковые".

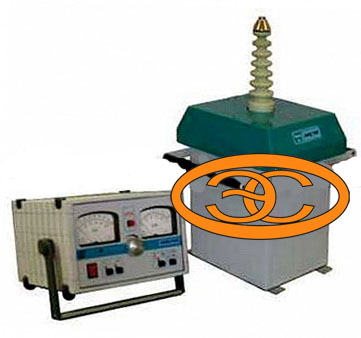

АИД-70 М
Технические характеристики установки АИД-70
| Напряжение питающей однофазной сети
переменного тока, частотой 50 Гц, В |
220 ±10% |
| Максимальное выходное выпрямленное
напряжение, кВ |
70 |
| Максимальное переменное напряжение,
действующее значение, кВ |
50 |
| Ток нагрузки при постоянном и переменном напряжении |
10 мА |
| Точность измерения напряжений и токов нагрузки |
±3% |
| Пределы измерения тока нагрузки по верхней
/ нижней шкале |
0-10 / 0-1 мА |
| Защита от превышения тока нагрузки и короткого замыкания |
есть |
|
Массогабаритные характеристики АИД-70 М |
| Масса установки: пульта управления / блока высоковольтного |
13 / 35 кг |
| Габаритные размеры блока управления, мм, не более: |
400х212х358 |
| Габаритные размеры высоковольтного блока , мм, не более: |
338х298х655 |
| Габариты упаковки (ДхШхВ), мм |
830х460х786 |
| Вес БРУТТО, кг |
73 |
Примечание: при необходимости, используя один пульт
управления и два источника между высоковольтными выводами источников
можно получить на выпрямленном напряжении 140 кВ, а на переменном - 100
кВ.
Условия эксплуатации:
Установка АИД-70 М рассчитана для эксплуатации под навесом или в помещениях при рабочих
значениях температуры воздуха от -10°С до +40°С, относительной влажности
80% при температуре +20°С и атмосферном давлении 84,0 - 106,7 кПа (630 -
800 мм. рт.ст.).
|
