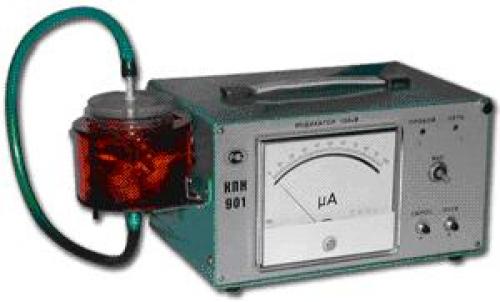

Переносной прибор контроля пробивного напряжения КПН-901
Используется для оперативного контроля величины пробивного напряжения электроизоляционных масел.
КПН-901
ПРЕИМУЩЕСТВА
испытание масла вблизи объекта;
возможность работы в пробе и квазипотоке в процессе очистки масла;
контроль динамики очистки масла;
небольшой вес и габариты
ПРИБОР ПОЗВОЛЯЕТ КОНТРОЛИРОВАТЬ:
техническое состояние масла трансформаторов, выключателей в трансформаторных будках, на подстанциях;
пробивное напряжение в процессе очистки в системах удаления из масла воды и механических примесей.
Информация представляется в приборах разной модификации в цифровом или аналоговом виде.
Приборы КПН-901 не требуют специальных условий для эксплуатации и высокой квалификации обслуживающего персонала.
Прибор КПН-901 эксплуатируется на предприятиях энергетического комплекса, предприятиях газо и нефтепереработки.
Приборы КПН-901 ссответствуют требованиям ГОСТ 12.2.007.0-75 и имеют сертификат соответствия №РОСС RU.АЮ17.Н15354 от 29.06.2001.
| Характеристики |
АИМ-90 |
КПН-901 |
| Наибольшее пробивное напряжение испытуемого масла, кВ |
0,479166667 |
0,479166667 |
| Сходимость результатов контроля, % |
20 |
20 |
| Максимальное значение напряженности электрического поля, МВ/м |
36 |
36 |
| Время контроля в квазипотоке, мин |
в потоке не контролируется |
менее 3 |
| Расход масла на пробу, мл |
250 |
40 |
ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон измеряемого по шкале прибора значения пробивного напряжения от 10 до 90
Величина межэлектронного зазора, мм 0,25
Напряженность электрического поля в зазоре при максимальном пробивном напряжении, МВ/м 36
Погрешность задания напряжения в диапазоне измерения, % ± 5
Время контроля одной пробы масла, мин, не более 20
Питание от сети переменного тока частотой 50 Гц, напряжением, В 220
Габаритные размеры, мм 300x140x190
Масса, кг, не более 4,5
