— измерение сопротивления изоляции до 1100 ГОм;
— измерительное напряжение от 50 до 2500 В с шагом 10 В;
— вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
— запоминание установленных значений измерительного напряжения и интервалов времени;
— отображение тока утечки, автоматический выбор измерительных диапазонов;
— автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
— проверка целостности цепи током до 200 мА;
— память 990 результатов измерений;
— высокая точность;
— передача данных в компьютер.
Назначение и область применения:

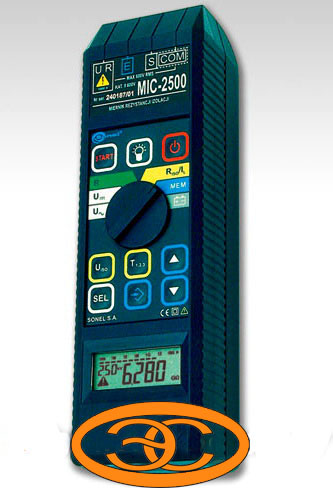

MIC-2500 используется для непосредственного измерения сопротивления
изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей,
других электро- и телекоммуникациионных установок.
Прибор имеет очень важную функцию: возможность измерять
сопротивление изоляции за три временных промежутка и по этим значениям
вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения
изоляции). Регистрация результатов измерений в памяти прибора и на
компьютере позволяют контролировать состояние изоляции с течением
времени.
Встроенная схема автоматической зарядки аккумуляторов от наружного
блока питания обеспечивает их оптимальное обслуживание и увеличивает
срок службы.
Измерение сопротивления изоляции
Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50 ... 2500 В
Диапазон измерения: RISOmin=UISOnom/IISOmax ... 1100 ГОм (IISOmax = 1 мА)
| 0,00 ... 99,90 кОм |
0,01 кОм |
± (3% и. в. + 20 ед. мл. разряда) |
| 100,0 ... 999,0 кОм |
0,1 кОм |
| 1,000 ... 9,990 МОм |
0,001 МОм |
| 10,00 ... 99,90 МОм |
0,01 МОм |
| 100,0 ... 999,0 МОм |
0,1 МОм |
| 1,000 ... 9,990 ГОм |
0,001 ГОм |
| 10,00 ... 99,90 ГОм |
0,01 ГОм |
| 100,0 ... 999,0 ГОм |
0,1 ГОм |
| 1000 ... 1100 ГОм |
1 ГОм |
Точность задания напряжения - 0 + 10% от установленных значений Температурная стабильность напряжения не более 0,1%/°CКоличество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с.
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Текущее значение тока
| 0 ... Ipmax |
Зависит от диапазона |
-ΔI-, +ΔI+ |
где:Ipmax - максимальный ток преобразователя, равный 1,2 ± 0,2 мА-ΔI-, +ΔI+ - основная погрешность показания тока, определённая на основании показания активного сопротивления согласно формул:
где:
UISO - напряжение измерения
R - значение сопротивления изоляции, отображённое на дисплее прибора
ΔR - основная погрешность измерения активного сопротивления, определённая для данного измерения
Измерение напряжения
| 0 ... 600 В |
1 В |
± (3% и.в. + 2 ед. мл. разряда) |
Низковольтное измерение сопротивления
| 0,0 ... 99,9 Ом |
0,1 Ом |
± (2% и. в. + 3 ед. мл. разряда) |
| 100,0 ... 399,9 Ом |
0,1 Ом |
± (4% и. в. + 3 ед. мл. разряда) |
- Звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом
- Максимальное напряжение при разомкнутых зажимах - 9,6 В
- Максимальный ток короткого замыкания при замкнутых зажимах - 200 мА
Дополнительные технические характеристики измерителя MIC-2500:
| Габариты (Ш x В x Г) |
230 х 67 х 68 мм |
| Масса |
0,85 кг |
| Дисплей |
жидкокристаллический, 4 цифры высотой 14 мм |
| Частота измерений для функции измерения RISO/IL |
около 1 измерения в секунду |
| Количество измерений RISO |
мин. 2500 |
| Номинальное напряжение сети |
230 В, 50 Гц |
| Питание измерителя |
пакет аккумуляторов типа SONEL NiCd 9,6 В |
| Температурный диапазон |
0 ... +40°C |
| Температура хранения |
-20 ... +60°C |
| Время до самовыключения |
300 секунд |
| Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
