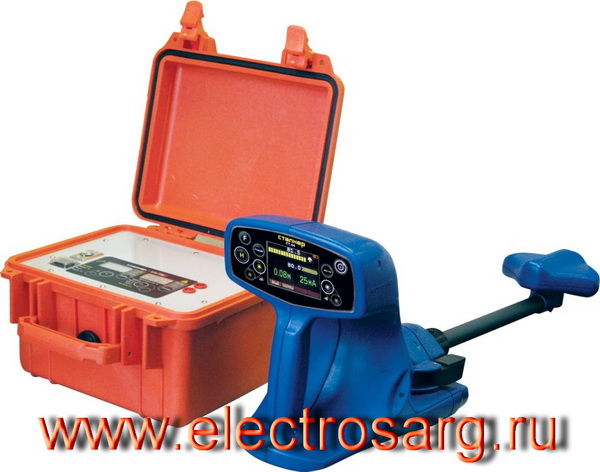

| Технические характеристики приёмника |
ПТ-02М |
ПТ-04 |
| Номинальные значения рабочих частот*, Гц |
при работе с генератором |
273, 526, 1024, 8928 |
273, 526, 1024, 8928, 32768 |
| при работе без генератора |
50 |
50 (POWER), 100, 300, 550, 1450, "РАДИО" |
| Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц |
1 мкВ,приведенная ко входу приемника |
200 мкА к току, протекающему на расстоянии 1 метр |
| Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц |
- |
10 мкА к току, протекающему на расстоянии 1 метр |
| Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
| Полоса пропускания для режима «эфир» |
от 48 Гц до 14 кГц |
| Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц |
по уровню -3 дБ |
9 |
| по уровню -60 дБ |
24 |
| Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ |
10 |
| Динамический диапазон входных сигналов, дБ |
100 |
120 |
| Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее |
200 мкА |
| Определение тока рабочей частоты в коммуникации |
от 10 мА до 10,0 А |
| Определение глубины залегания коммуникации, м |
От 0,10 до 6,00 |
| Определение напряжения рабочей частоты по входу гнезда «ЗОНД» |
от 100 мкВ до 1,70 В |
Предел допускаемой погрешности определения планового
положения оси одиночной коммуникации на глубине залегания 2 м, не более, м |
± 0,1 |
| Габаритные размеры, мм, не более |
720х245х170 |
| Масса, кг, не более |
2,4 |
| Диапазон рабочих температур, °С от -30 до +55 |
от -30 до +55 |
