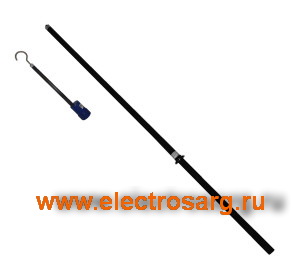

Универсальный указатель высокого напряжения УВН-У-35-110 ИП СЗ-НЭО
Универсальный указатель напряжения УВН-У 35-110 ИП СЗ-НЭО предназначен для определения наличия или отсутствия напряжения в электроустановках переменного тока промышленной частоты напряжением от 35 до 110кВ. Разборная конструкция указателя обеспечивает компактные транспортировочные габариты . Узел сочленения рабочей части с изолирующей – резьбовой переход М14, что позволяет при необходимости устанавливать рабочую часть на штанги типа ШЭУ или ШИУК. Указатель имеет два режима самотестирования, с индикацией состояния внутреннего источника питания.
Изделие питается от мощного источника типа CR-123A емкостью 1500мА, а в электронной части применены микроконтроллеры производства MICROCHIP (США) , использующие технологию микропотребления « NanoWatt» . Это позволило уменьшить энергопотребление при транспортировке и хранении до беспрецедентного минимального значения и довести периодичность замены элемента питания до 4-5 лет.
Аналоги: УВН-У-35-110 ИП СЗ-НЭО, УВН 90М-35-110 СЗ ИП, УВНУ-35-110 СЗ ИП
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
— |
| Диапазон рабочего напряжениея кВ |
от 35 до 110 |
| Индикация |
свето-звуковая |
| Напряжение индикации, кВ, не более |
8,75 |
| Уровень акустического сигнала дБ, не менее |
70 |
| Частота прерывания индикации, Гц |
1 |
| Внутренний источник питания |
1 элемент CR123А |
| Потребление тока при хранении, мкА, не более |
1 |
| Масса указателя, кг, не более |
1,5 |
| Длина рукоятки, мм, не менее |
600 |
| Длина изолирующей части, мм, не менее |
1450 |
| Габаритные размеры, мм, не менее |
2500х65х65 |
| Транспортировочные габариты, мм, не более |
2050х100х65 |
| Условия эксплуатации при относительной |
от -40°С до +45°С |
| влажности до 98 % при температуре +20 °С. |
