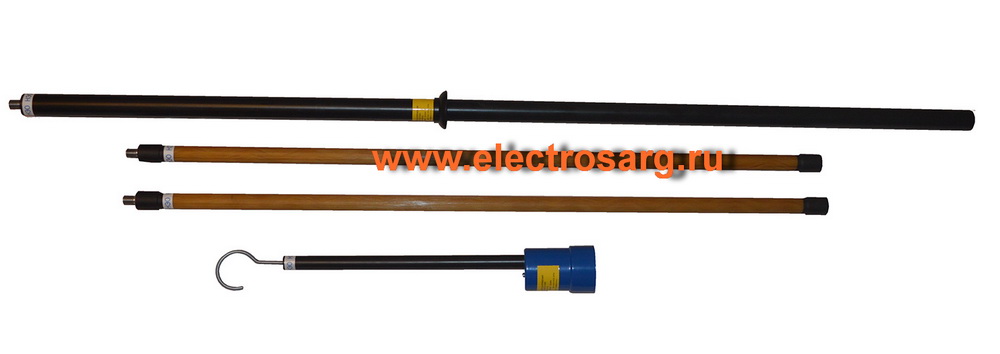

УВН-У 35-220 ИП СЗ-НЭО Универсальный указатель высокого напряжения
Универсальный указатель высокого напряжения УВН-У 35-220 ИП СЗ-НЭО предназначен для определения наличия или отсутствия напряжения в электроустановках переменного тока промышленной частоты напряжением 35-220кВ. Разборная конструкция указателя обеспечивает компактные транспортировочные габариты. Узлы сочленения элементов изолирующей части и рабочей – резьбовой переход М14, что позволяет при необходимости устанавливать рабочую часть на штанги типа ШЭУ или ШИУК. Указатель имеет возможность самотестирования. Световая индикация осуществляется двумя светодиодами с повышенной яркостью.
Изделие питается от мощного источника типа CR-123A емкостью 1500мА.Периодичность замены элемента питания 3-4 года , при соблюдении требований по хранению изделия.
Аналог: УВНУ 35-220 СЗ ИП, УВН 90М-35-220 СЗ ИП
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
— |
| Диапазон рабочего напряжения, кВ |
35-220 |
| Индикация |
свето-звуковая |
| Напряжение индикации, кВ, не более |
8.75 |
| Уровень акустического сигнала дБ, не менее |
70 |
| Частота прерывания индикации, Гц |
1 |
| Внутренний источник питания |
1 элемент CR123А |
| Потребление тока при хранении, мкА, не более |
1 |
| Масса указателя, кг, не более |
1.7 |
| Длина рукоятки, мм, не менее |
800 |
| Длина изолирующей части, мм, не менее |
2650 |
| Транспортировочные габариты, мм, не более |
1500х100х65 |
| Условия эксплуатации при относительной |
от -40°С до +45°С |
| влажности до 98 % при температуре +20 °С. |
