Назначение и область применения
ТУ 427631-022-12719185-2010
Дефектоскоп магнитопорошковый МД-6 представляет собой портативный прибор неразрушающего контроля состояния металлоконструкций и целостности их изоляции. Прибор предназначен для определения локализации дефектов в виде сколов, трещин, флокенов, несплавлений, шероховатостей, волосовин в поверхности ферромагнитных металлов, нарушения защитного слоя, а также для определения размеров повреждения и глубины их залегания.
Прибор используется при магнитопорошковой дефектоскопии следующих объектов:
• трубопроводов;
• сварных соединений;
• строительных арматурных металлоконструкций;
• барабанов-сепараторв, экономайзеров, топочных экранов и других компонентов котельных установок;
• подъемных механизмов, в частности, строительной техники, лифтов;
• даталей и механизмов железнодорожного транспорта.
Устройство и принцип работы
Магнитопорошковый дефектоспоп МД-6 состоит из намагничивающего блока, включающего в себя постоянные магниты и шарнирный магнитопровод, задача которых заключается в наведении электромагнитного поля в металличском объекте; измерителя намагничивающего тока для управления его значением; набора полюсных наконечников; измерительной лупы для осмотра поверхности объекта; емкостей для порошка или суспензии; кисти для нанесения порошка и образца МО-3 с эталонной дефектограммой.
Прибор работает следующим образом: сначала нановится либо магнитный порошок (сухой метод), либо суспензия (влажный способ), при помощи намагничивающих свойств которых магнитопорошковый дефектоскоп наводит электромагнитное поле в поверхностном слое исследуемого объекта. В результате действия поля частицы порошка приобретают определенную упорядоченную структуру, образуя индикаторную картинку, состоящую из полосок или валиков.
При помощи лупы осуществляется визуальный контроль, полученная картинка сравнивается с эталонной и делается вывод о наличии или отсутсвии дефекта, а также о его форме и размерах.
Технические характеристики
| № |
Наименование параметра |
Значение |
| 1. |
Нормальная составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см: |
| в центре, не менее |
800 |
| по краям (1..2 мм от края), не менее |
1100 |
| 2. |
Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н) |
30 (≈300) |
| 3. |
Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм |
90-120 |
| 4. |
Габаритные размеры, мм: |
|
| намагничивающего блока |
44х44х55 |
| диаметр шарнирного магнитопровода |
30 |
| длина тросовой перемычки |
500 |
| сумки-контейнера |
375х295х70 |
| 5. |
Масса намагничивающего блока, кг |
0,6 |
| 6. |
Масса полного комплекта дефектоскопа МД-6, кг |
5,3 |

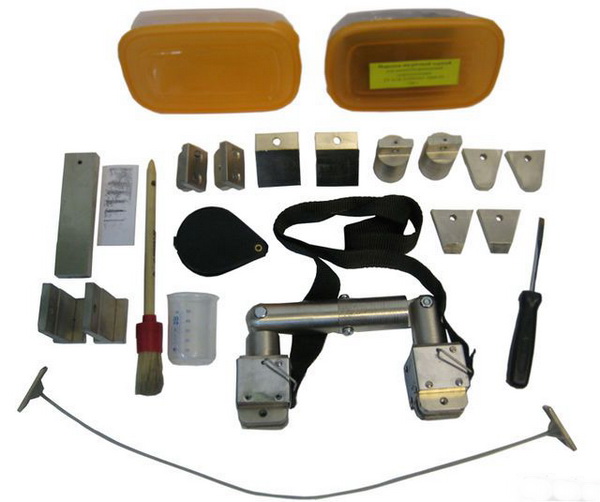

Комплект поставки
- намагничивающие блоки — 2шт.;
- шарнирный магнитопровод — 1шт.;
- полюсный наконечник №1 — 2шт.;
- полюсный наконечник №2 — 2шт.;
- полюсный наконечник №3 — 2шт.;
- полюсный наконечник №4 — 2шт.;
- полюсный наконечник №5 — 2шт.;
- полюсный наконечник №6 — 2шт.;
- образец МО-3 — 1шт.;
- дефектограмма — 1шт.;
- мерка для порошка — 1шт.;
- емкость для порошка и суспензии — 2шт.;
- порошок магнитный — 0,2 кг;
- тросовая перемычка — 1шт.;
- лупа — 1шт.;
- кисть — 1шт.;
- отвертка — 1шт.;
- сумка-контейнер — 1шт.;
- паспорт — 1шт.
Сравнительная таблица технических характеристик магнитных дефектоскопов
|
№ |
Наименование параметра/Значение |
МД-4К |
МД-4КМ |
МД-6 |
МД-6К |
УН-К |
|
1. |
Напряженность магнитного поля на торцевых поверхностях намагничивающих блоков, А/см, не менее |
850 |
800 |
800 |
850 |
835 |
|
2. |
Сила отрыва намагничивающих блоков, кг, не менее |
30 |
30 |
30 |
30 |
15 |
|
3. |
Расстояние на контролируемой поверхности между полюсными наконечниками, мм |
90...120мм |
90...120мм |
90...120мм |
90...120мм |
90...120мм |
|
|
Наличие проушины для присоединения полюсных наконечников |
нет |
есть |
есть |
нет |
нет |
|
5. |
Комплект сменных наконечников, входящих в состав магнитоскопа, пар |
— |
6 |
6 |
— |
— |
|
6. |
Наличие шарнирного магнитопровода |
есть |
есть |
есть |
есть |
нет |
|
7. |
Габаритные размеры, мм: |
|
|
|
|
|
намагничивающего блока |
Ø53х55 |
Ø53х55 |
44х44х55 |
44х44х55 |
Ø54х150 |
|
диаметр шарнирного магнитопровода, мм |
30 |
30 |
30 |
30 |
— |
|
длина тросовой перемычки, мм |
500 |
500 |
500 |
500 |
500 |
|
сумки-контейнера |
375х295х70 |
375х295х70 |
375х295х70 |
375х295х70 |
400х300х80 |
|
8. |
Масса намагничивающего блока, кг |
0,7 |
0,7 |
0,6 |
0,6 |
0,6 |
|
9. |
Масса полного комплекта дефектоскопа, кг |
5,4 |
5,4 |
5,3 |
5,3 |
2,5 |
| 10. |
Стоимость |
26550 руб. |
34220 руб. |
34220 руб. |
26550 руб. |
18880 руб.
|
