АКАГ Анализатор коррозионной активности грунта модернизированный
Анализаторы активности грунта предназначены для качественной и количественной оценки коррозионной агрессивности грунта по отношению к стали в местах укладки подземных сооружений, в частности стальных трубопроводов, в соответствии с ГОСТ 9.602-2005 «Сооружения подземные и общие требования к защите от коррозии».
Прибор определяет удельное сопротивление грунта и среднюю плотность тока катодной защиты углеродистой и низколегированной стали на основании анализа образцов грунта помещенного в электродные ячейки. Дополнительно определяется величина защитного потенциала (потенциала коррозии) проб грунта.
Прибор обладает широким диапазоном измерений. Выполнение измерительных процедур анализа проб грунта осуществляется автоматически.
Анализатор коррозионной активности грунта АКАГ® выполнен согласно ТУ 4081-037-12719185-2013.
Технические характеристики
| 1. |
Значения погрешностей соответствуют |
погрешностям работы прибора при температуре воздуха от +15 до +35°С при относительной влажности воздуха не более 80% (без учета дополнительной погрешности геометрии электродных ячеек) после предварительного прогрева во включенном состоянии не менее 5 мин. |
| 2. |
Предел измерения удельного сопротивления грунта |
999 Ом*м с разрешением 1 Ом*м (разрешение равно 1 ед. мл. разр.) |
| 3. |
Погрешность измерения удельного сопротивления (УС) |
не более ±2% от измеренного значения плюс 1 ед. мл. разр. (0,1 Ом*м) |
| 4. |
Продолжительность анализа УС грунта |
не более 10 сек. |
| 5. |
Предел определения плотности катодного тока (ПКТ) |
500 мА/м2 с разрешением 0,1 мА/м2 (1 ед. мл. разр.) |
| 6. |
Погрешность измерения ПКТ анализатором активности грунта |
не более ±3% от измеренного значения плюс 1 ед. мл. разр. (0,1 мА*м2) |
| 7. |
Определение ПКТ производится одновременно в одной, двух или трех ячейках. Продолжительность анализа плотности катодного тока с учетом предварительной выдержки электрода сравнения |
не более 45 мин. (анализатор предусматривает режим ускоренных измерений ПКТ за время не более 10 мин.) |
| 8. |
Входное сопротивление анализатора при измерении напряжений |
не менее 1 МОм |
| 9. |
Прибор отображает в цифровом виде |
значение измеренного УС, мгновенные и средние значения потенциалов электродов сравнения относительно рабочих, мгновенные и средние значения ПКТ на каждой измерительной ячейке |
| 10. |
Хранение результатов измерений |
результаты последних измерений автоматически сохраняются в энергонезависимой памяти |
| 11. |
Питание прибора |
— от источника постоянного тока с напряжением 9-15В. Средний потребляемый ток составляет не более 60 мА. |
| — от сети переменного тока — используется адаптер сети переменного тока 220В в постоянное напряжение с указанными параметрами |
| 12. |
Условия эксплуатации |
— прибор предназначен для эксплуатации внутри лабораторных закрытых помещений |
| — рабочая температура от +15 до +35°С при относительно влажности воздуха не более 80% |
| 13. |
Продолжительность непрерывной работы анализатора при загруженных ячейках |
8 часов |
| 14. |
Габаритные размеры прибора, не более |
140х80х200 мм |
| 15. |
Масса прибора, не более |
0,7 кг |
| 16. |
Объем ячейки для измерения УСГ |
0,23 дм3 |
| 17. |
Объем каждой из трех ячеек для измерения ПКТ |
0,5 дм3 |

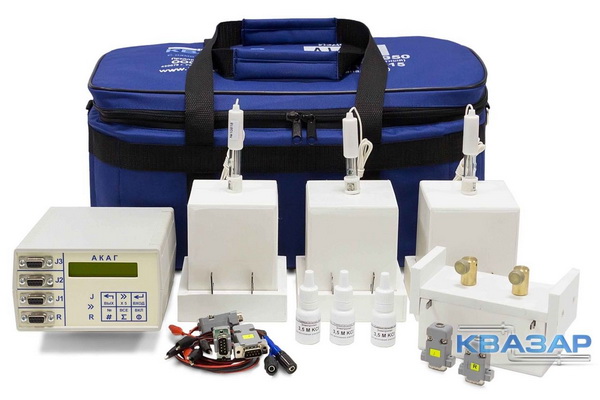

Состав изделия и комплект поставки
| 1. |
Анализатор АКАГ® |
1шт. |
| 2. |
Ячейка для определения удельного сопротивления грунта УС |
1шт. |
| 3. |
Стальные пластинчатые электроды (50х45 мм) |
2шт. |
| 4. |
Уплотнитель грунта с направляющими |
1шт. |
| 5. |
Ячейка для определения плотности катодного тока ПКТ |
3шт. |
| 6. |
Крышка ячейки для определения плотности катодного тока |
3шт. |
| 7. |
Стальные пластинчатые электроды (50х20 мм) |
6шт. |
| 8. |
Штекер с проводами и двумя зажимами для измерения УС (маркировка «R») |
1шт. |
| 9. |
Штыревые медные электроды |
2шт. |
| 10. |
Штекер с проводами и гнездом подключения электрода сравнения для измерения ПКТ (маркировка «J») |
3шт. |
| 11. |
Эквивалент нагрузки УС (штекер с маркировкой «R») |
1шт. |
| 12. |
Эквивалент нагрузки ПКТ (штекер с маркировкой «J») |
1шт. |
| 13. |
Электрод сравнения типа Эср-10103 со штекером 4 мм* |
3шт. |
| 14. |
Блок питания сетевой c постоянным напряжением 9-12В, 0.3А (штекер DC 5.5/2.5 mm) |
1шт. |
| 15. |
Паспорт, техническое описание и руководство по эксплуатации |
1шт. |
| 16. |
Футляр |
1шт. |
*допускается применять любые другие лабораторные электроды сравнения общего назначения с диаметром корпуса не более 12 мм
