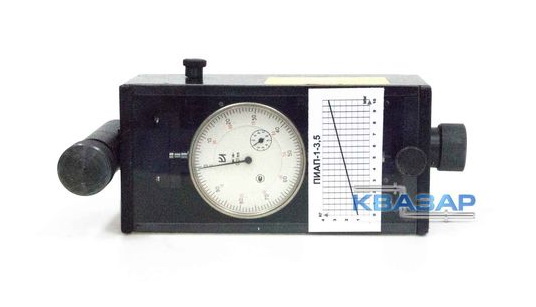

СМ-1 Измеритель адгезии или адгезиметр битумной изоляции
Назначение
ТУ 4271-028-12719185-2011
Адгезиметр битумной изоляции СМ-1 представляет собой механический прибор, предназначенный для определения адгезии, когезии и смешанного вида разрушений изоляционного покрытия трубопроводов на битумной основе. Прибор используется для качественного и количественного определения усилия или силы прилипания битумной изоляции к поверхности металлического трубопровода.
Виды разрушений
| адгезионный |
обнажение до металла |
| когезионный |
отслаивание по подклеивающему слою или по грунтовке |
| смешанный |
совмещение адгезии и когезии |
Область применения
Измеритель адгезии применяется при проведении испытаний и плановых осмотров металлоконструкций на предмет дефектов в изоляции и для периодического мониторинга качества изоляционных работ и контактной диагностики прочности покрытий. Устройство эффективно работает как в заводских, так и в полевых условиях.
Технические характеристики
| Габаритные размеры, мм |
190х80х110 |
| Габаритные размеры футляра, мм |
290х130х100 |
| Масса устройства, кг, не более |
2,35 |
| Масса устройства в футляре, кг, не более |
2,7 |
Устройство и принцип работы
Устройство СМ-1 состоит из корпуса, внутри которого расположена по- движная система ведущего и ведомого штоков, соединенных между собой тарированной пружиной. Ведущий горизонтальный шток, предназначенный для сжатия пружины, приводится в движение вращением винта, закрепленного в торцевой части корпуса устрой- ства. На штоке закреплен кронштейн с регулировочным винтом, предназначенный для передачи значений линейной деформации тарированной пружины на подвижную ножку индикатора. Индикатор крепится к кронштейну. Нож для сдвига образца защитного покрытия укреплен внутри вертикального штока, перемещающегося при вращении винта. Для крепления прибора на поверхности изолированного трубопровода, на нижнем основании корпуса устройства, укреплены четыре опорных ножа.
Согласно Приложения 4 ГОСТа 25812-83 измерение адгезии битумных покрытий с помощью прибора СМ-1 осуществляется по методу Б.
Измерения проводят в интервале температур защитного покрытия от 258 до 298 К (от минус 15 до 25 °С). При температуре выше 298 К (25 °С) допускается показатель менее 0,2 МПа (2,00 кгс/см2) характеризующий адгезию материала.
Калибровка
Калибровка адгезиметра СМ-1 проводится предприятием изготовителем по методике МК5024273.02.14. Первая калибровка собранного изделия проводится перед его реализацией. Результаты заносятся в таблицу «Результаты калибровки». Межкалибровочный интервал прибора составляет 1 год.
Комплект поставки
- адгезиметр СМ-1;
- футляр;
- паспорт.
Сравнительная характеристика адгезиметров
| Параметр |
Адгезиметр СМ-1 |
Адгезиметр СМ-1У |
Адгезиметр ИА-1 |
Адгезиметр АР-2М |
Адгезиметр АР-2Э |
| Тип контролируемой изоляции |
битумная |
битумная, полимерная |
битумная, полимерная |
полимерная |
битумная, полимерная |
| Регулировка высоты адгезиметра над изоляцией |
нет |
нет |
нет |
нет |
есть |
| Индикация показаний |
стрелочная |
стрелочная |
стрелочная |
стрелочная |
цифровая |
| Отображение усилия |
в мм, требует пересчета |
в мм, требует пересчета |
в мм, требует пересчета |
в кг, не требует пересчета |
в кг, не требует пересчета |
