Общее описание

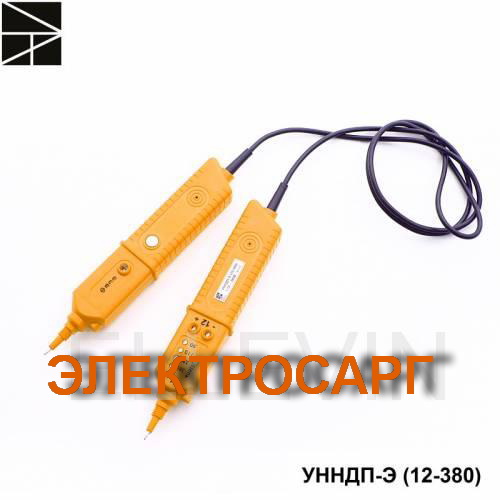

Указатель напряжения УННДП-Э (12-380) предназначен для контроля наличия напряжения в электроустановках переменного тока частотой 50Гц и постоянного тока напряжением 12-380В. Указатель обеспечивает ступенчатую импульсную светозвуковую индикацию напряжения постоянного и переменного тока 12,50,110,220,380В, позволяет определить полярность постоянного и фазу переменного напряжений, целостность электрических цепей с внешним сопротивлением от 0 до 100 кОм ( светозвуковая прозвонка).
Определение целостности цепи осуществляется от энергии накопительного конденсатора. Зарядка конденсатора осуществляется от сети постоянного или переменного тока напряжением 220-380В в течение 1 минуты. Одной зарядки достаточно для работы в течение всего рабочего дня.
Характеристики
| Рабочее напряжение |
12-380 В |
| Порог индикации |
12 В |
| Испытательное напряжение |
1,0 кВ |
| Максимальный ток, не более |
10 мА |
| Погодные условия эксплуатации |
-45 +40 С° |
| Время непрерывной работы от одной зарядки при нулевом сопротивлении измеряемой цепи, не менее |
7 мин |
| Длина соединительного провода, не менее |
1,1 м |
| Виды индикации |
свето-звуковая |
| Диапазон "прозвонки" цепи |
0-100 кОм |
| Габаритные размеры прибора в рабочем положении |
175х30х25 м |
| Габаритные размеры в упаковке |
230х80х35 мм |
| Вес |
0,100 кг |
