Общее описание

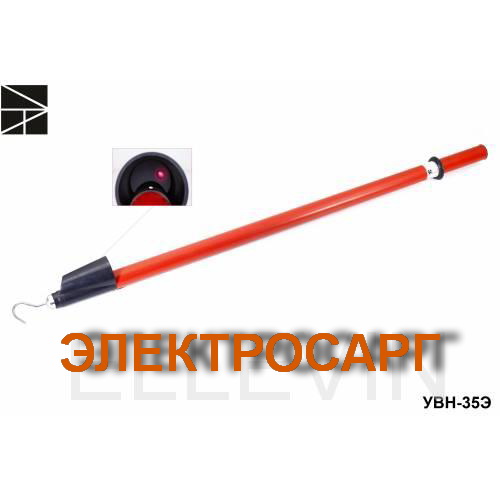

Указатель высокого напряжения УВН-35 КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35кВ, частотой 50 Гц.
Указатель УВН-35 КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.
Указатель работает без применения заземляющего провода.
Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.
Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной, и только синим для бесконтактной части, одновременно сопровождающаяся прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной, менее частым и интенсивным при работе бесконтактной части.
Характеристики
| Рабочее напряжение |
35 кВ |
| Порог индикации |
8,75 кВ |
| Максимальный ток, не более |
17,0 мА |
| Виды индикации |
световая-импульсная, звуковая-прерывистая |
| Метод измерения |
контактно-бесконтактный |
| Источник питания |
1 шт |
| Длина рукоятки |
120 мм |
| Длина изолирующей части |
680 мм |
| Длина штанги |
1100 мм |
| Количество звеньев |
1 шт |
| Габаритные размеры в упаковке |
1000х120х70 мм |
| Погодные условия эксплуатации |
-45 +40 С° |
| Вес |
0,800 кг |
