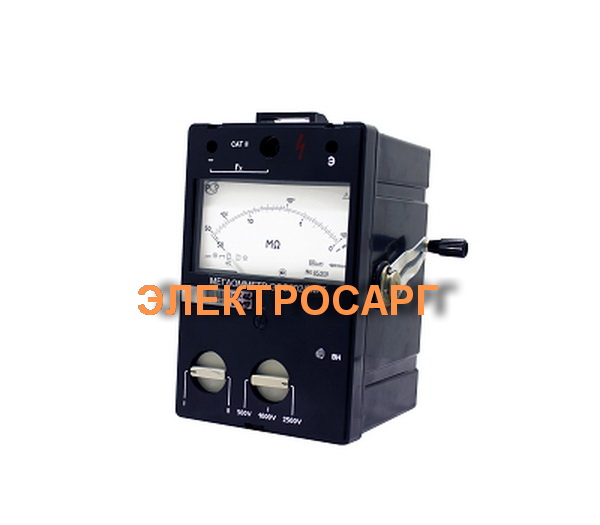

ЭС0202/2М-Г - Предназначены для измерения сопротивления изоляции различных электрических устройств, не находящихся под напряжением.
ЭС0202/2М-Г (ЭС 0202/2М-Г)
| ТЕХНИЧЕСКИЕ ДАННЫЕ |
ЭС0202/2М-Г (ЭС 0202/2М-Г) |
| Диапазон измерений, МОм |
0 - 10000 |
| Выходное напряжение, В |
500 ± 50 |
| 1000 ± 100 |
| 2500 ± 250 |
| Источник питания |
От генератора |
Примечание:
Класс точности 15, выраженный в виде относительной погрешности по ГОСТ8.401-80.
Пределы допускаемых значений основной относительной погрешности равны + 15% от измеряемого значения.
Пределы допускаемых значений дополнительной погрешности мегомметров, вызванной протеканием в измерительной цепи токов промышленной частоте: 500мкА для ЭС0202/2М-Г, не должны превышать пределов основной относительной погрешности.
Время установления показаний не превышает 15 сек.
Режим работы мегомметров прерывистый: измерение - 1 мин, пауза - 2 мин.
Питание мегомметра ЭС0202/2М-Г осуществляется от встроенного электромеханического генератора.
Энергопотребление от сети переменного тока, не более 10 ВА.
Скорость вращения рукоятки генератора должна быть (120 - 144) оборотов в минуту.
Мегомметры ЭС0202/2М-Г сохраняют работоспособность при температуре окружающего воздуха от минус 30°С до плюс 50°С и относительной влажности 90% при температуре плюс 30°С.
Рабочее положение - горизонтальное расположение плоскости шкалы.
Масса мегомметра без комплекта шнуров, не более 2,2 кг.
Габаритные размеры мегомметров 166х130х200 мм.
