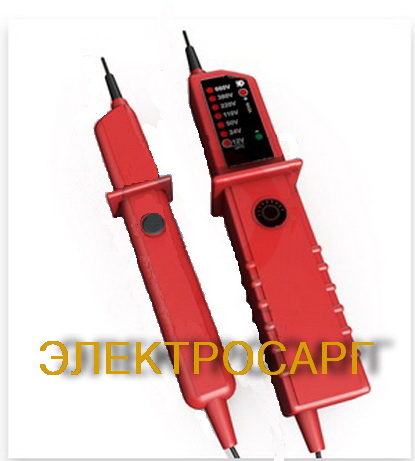

Указатель напряжения универсальный УННДП-12-660 ЭР (двухполюсный светозвуковой) предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 12¸ 660 В, а также для проверки целостности электрических цепей сопротивлением не более 50кОм, в условиях эксплуатации У1 по ГОСТ 15150. Отсутствие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи. Указатель типа УННДП-12-660 позволяет определить полярность постоянного тока, на что указывает свечение светодиода отмечанного знаком « - », а также «фазу» переменного тока (в однополюсном режиме), при этом необходимо нажать кнопку на корпусе указателя, в этом случае загорается светодиод расположенный под надписью «фаза». При нажатии на ту же кнопку включается светодиод, расположенный в области щупа указателя и обеспечивает освещение зоны проверки напряжения.
Нажатием кнопки проверяется также целостность электрической цепи, сопровождающейся непрерывным зуммером.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УННДП-12-660.
| Рабочее напряжение |
12-660 В |
| Порог индикации |
12 В |
| Испытательное напряжение |
2,0 кВ |
| Максимальный ток, не более |
9 мА |
| Длина соединительного провода, не менее |
1,0 м |
| Виды индикации |
свето-звуковая |
| Источник питания |
1 шт |
| Определение постоянного/переменного напряжения |
12-660 В/12-660 В |
| Опция |
Фонарь |
| Габаритные размеры корпуса |
Ф 43х250 мм |
| Вес |
0,150 кг |
Сертификат соответствия ГОСТ Р №РОСС RU.АД37.Н00110
