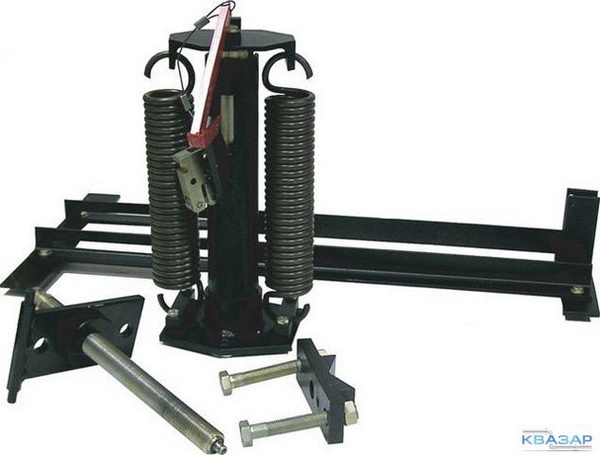

УМПК Устройство механического дистанционного прокола кабеля
ТУ 3410-006-12719185-2005
Устройство механического прокола кабеля УМПК предназначено для обеспечения условий электрической безопасности при работе с высоковольтными (до 10 кВ) кабелями.
С помощью УМПК осуществляют закорачивание жил кабеля между собой и на землю. УМПК может быть использован при проколе кабеля с диаметром до 65 мм.
Особенностью устройства является его простота конструкции и портативность, а также легкость в эксплуатации и обслуживании.
Технические характеристики
| 1. |
Накопитель механической энергии – пружины суммарной энергоемкостью от 500 Дж, с минимальной безотказной наработкой не менее 1000 циклов (ГОСТ 13764-86) |
| 2. |
Диаметр пробиваемого кабеля, мм |
до 65 |
| 3. |
Габаритные размеры, мм: |
| в заряженном состоянии |
760×254×230 |
| в разряженном состоянии |
563×254×230 |
| 4. |
Масса УМПК, закрепляемого на кабеле, кг |
14 |
| 5. |
Масса полного комплекта УМПК, кг |
50 |
Комплектация:
- приспособление механического прокола — 1шт.;
- домкрат — 1шт.;
- стапель — 1шт.;
- штырь заземления с гальванической связью — 1шт.;
- провод заземления — 1шт.;
- ящик — 1шт.;
- ключ гаечный — 1шт.;
- отвертка — 1шт.;
- указатель высокого напряжения УВН80-2М/1 — 1шт.;
- комплект запасных частей (пробойник) — 1шт.;
- паспорт — 1шт.
Сравнительная таблица технических характеристик устройств прокола кабеля
| Наименование |
УМПК |
УДПК |
УДПК-70 |
УДПК-90 |
УПКП-130 |
УПКП-200 |
| Минимальный наружный диаметр кабеля, мм |
25 |
25 |
50 |
50 |
50 |
50 |
| Максимальный наружный диаметр кабеля, мм |
65 |
65 |
70 |
90 |
130 |
200 |
| Напряжение, кВ |
0,4-10 |
0,4-35 |
0,4-220 |
0,4-220 |
0,4-220 |
0,4-220 |
| Мощность, Дж |
500 |
700-800 |
700-800;
2720 |
2720 |
2720 |
2720 |
| Тип управления |
ДУ
ручное |
ДУ
ручное |
ДУ электронное
и ручное |
ДУ электронное |
ДУ электронное |
ДУ электронное |
| Принцип дистанционного управления |
диэлектрический шнур с ручкой |
диэлектрический шнур с ручкой |
радиоуправление, шнур с ручкой |
радио-управление |
радио-управление |
радио-управление |
| Количество гарантированных проколов |
1000 |
500 |
500 |
500 |
500 |
500 |
| Источник энергии |
пружины |
монтажные патроны Д4 (красный), Д5 (черный) |
монтажные патроны Д4 (красный), МПУ-3 (желтый) |
монтажные патроны МПУ-3 (желтый) |
монтажные патроны МПУ-3 (желтый) |
монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм |
760х254х230 |
70х138х383 |
70х140х315 |
75х200х500 |
75х200х500 |
75х250х600 |
| Габариты футляра, мм |
в заряженном состоянии - 760х254х230;
в разряженном состоянии - 563×254×230 |
410х150х100 |
650х355х180 |
650х355х180 |
650х355х180 |
650х355х180 |
| Масса, кг |
12 |
8 |
25 |
25 |
27,4 |
28,8 |
